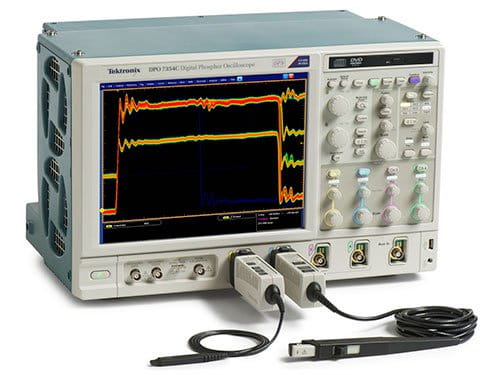

高达 3.5 GHz 的带宽以及高达 40 GS/s 的采样率,使 DPO7000C 系列成为分析重要高速信号时的不二之选。 超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。 此外,Windows 操作系统允许您就在仪器上运行自己的分析软件。
高达 3.5 GHz
4
高达 500
M 点
高达 40 GS/s
- 概述
- 型号
- 比较
- 应用
- 软件包
- 探头和附件
- 技术文档
高级信号测量和分析
标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 可添加高级抖动和眼图分析以及宽带射频分析等专用应用,以扩展测量功能。
特点
- 使用标准测量工具套件检定信号参数
- 高级抖动和定时分析可检定信号完整性问题以及信号源
- SignalVu 软件可提供宽带频谱分析和测量功能,以及音频、调制、射频脉冲和稳定时间选件
- TekScope Anywhere TM 软件支持离线测量和分析
强大的触发功能让您更轻松地进行捕获
轻松捕获信号异常,包括毛刺、欠幅、设置/保持违例,以及对高达 1.25 Gb/s 的串行数据流的 NRZ 码型锁定,支持 Pinpoint® 触发以及虚拟触发和搜索。
特点
- 1,400 多个可用触发组合
- 快速定义复杂触发并使用虚拟触发以图形化方式搜索标准
- 可选串行触发可提供协议感知信号捕获功能
串行分析和一致性测试,正确完成
对于低中速总线,使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。
特点
- 协议解码以及串行触发和分析选件,适用于 I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay
- 自动一致性测试软件包,适用于 USB 2.0、以太网、HSIC、MOST 和 BroadR-Reach
