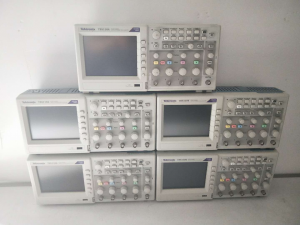

TBS1104数字存储示波器泰克Tektronix

TBS1104型号概述

 TBS1064TBS1102TBS1104TBS1154带宽 160 MHz100 MHz100 MHz150 MHz通道4 4 4 4 每条通道的取样速率1.0 GS/s记录长度在所有时基上 2.5k 点

1 在2 mV/div 时带宽是 20 MHz

垂直系统 — 模拟通道

垂直分辨率

8 位

输入灵敏度范围

使用经校准的微调时所有型号均为 2 mV 至 5 V/div

直流增益精度

±3%，从 10 mV/div 到 5 V/div

***输入电压

300 VRMS CAT II；超过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13Vp-p AC

偏置范围

2 mV 至 200 mV/div：±1.8 V

>200 mV 至 5 V/div：±45 V

带宽限制

20 MHz

输入耦合

交流、直流、GND

输入阻抗

1 MΩ 并联 20 pF

垂直缩放

垂直扩展或压缩动态或停止波形

水平系统 — 模拟通道

时基范围

5 ns 至 50 s/div

时基精度

50 ppm

水平缩放

水平扩展或压缩动态或停止波形

输入/输出端口

USB 接口

USB 主控端口位于前面板上，支持 U 盘

USB 设备端口位于仪器后面，支持 PC 及所有兼容 PictBridge® 打印机的连接

GPIB 接口

选配

数据存储

非易失性存储

参考波形显示

2.5K 点参考波形

波形存储（不使用 U 盘）

2.5K 点

*** U 盘大小

64 GB

波形存储（使用 U 盘）

每 8 MB 有 96 个或更多参考波形

设置（不使用 U 盘）

10 个前面板设置

设置（使用 U 盘）

每 8 MB 有 4000 个或更多前面板设置

屏幕图像（使用 U 盘）

每 8 MB 有 128 个或更多屏幕图像（图像数量取决于所选的文件格式）

全部保存（使用 U 盘）

每 8 MB 有 12 个或更多全部保存操作

一次全部保存操作会创建 3 至 9 个文件（设置、图像外加每个显示波形一个文件）

采集系统

采集模式

峰值检测

高频随机毛刺捕获。5 μs/div 至 50 s/div 的所有时基设置均可捕获窄至 12 ns（典型值）的毛刺。

采样

仅采样数据

平均值

平均波形，选配范围： 4, 16, 64, 128

单序列

使用“单序列”按钮，捕获一个已触发的采集序列

滚动

采集时基设置为 >100 ms/div

触发系统

外部触发输入

所有型号均包括

触发模式

自动、正常、单序列

触发类型

边沿（上升沿/下降沿）

常规的电平驱动触发。任一通道均提供正斜率或负斜率。耦合选项：交流、直流、噪音***、高频***、低频***

视频

所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。

脉冲宽度（或毛刺）

脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33 ns 至 10 s

触发源

四通道型号：CH1、CH2、CH3、CH4、Ext、Ext/5、交流线路

触发视图

按下“触发视图”按钮时显示触发信号。

触发信号频率读数

提供触发源的频率读数。

波形测量

光标

类型

幅度、时间

测量

ΔT、1/ΔT、ΔV

自动测量

周期、频率、+ 宽度、- 宽度、上升时间、下降时间、***值、***值、峰-峰值、平均值、RMS、周期 RMS、光标 RMS、占空比、相位和延迟

波形数***算

算术

加法、减法、乘法

数学函数

FFT

FFT

窗口：Hanning、平顶、矩形

2048 个采样点

信号源

CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2、CH3 – CH4、CH4 – CH3、CH3 + CH4、CH3 × CH4

自动设置

自动设置菜单

一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能

方波

单周期、多周期、上升沿或下降沿

正弦波

单周期、多周期、FFT 频谱

视频（NTSC、PAL、SECAM）

场：全部、奇数或偶数

行：所有行或可选行号

自动量程
