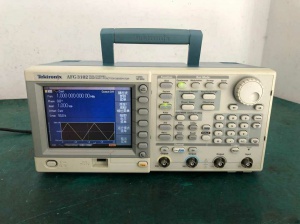

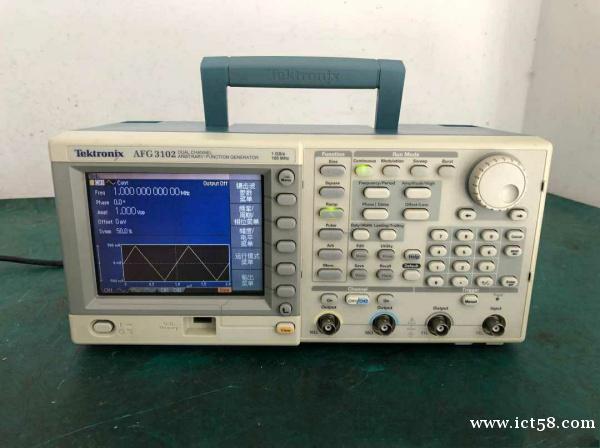

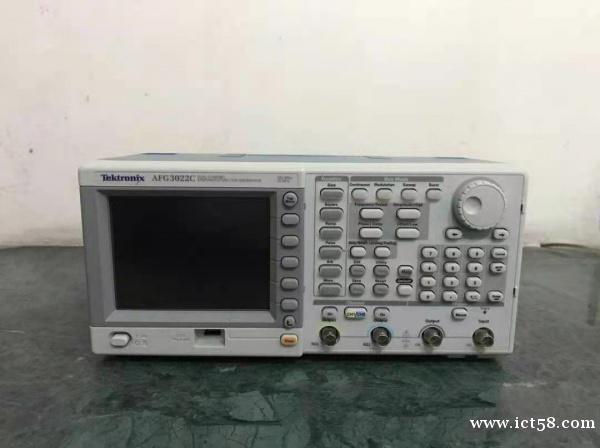

Tektronix 泰克AFG3000C任意波形函数信号发

2022-07-19 21:56:07发布，长期有效，342浏览

置顶 |

举报 |

2图

价格：88999元
保修：无保修
成色：9成新
区域：广东
地址：东莞

Q Q：QQ在线交谈
微信号：13077312647
联系人：肖经理
电话：点击查看完整号码

德立电子设备信息网提醒您：

谨防诈骗须知

信息详情

了解泰克的新型AFG31000系列如何通过9英寸触摸屏显示器，内置波形创建工具，实时波形监视等使测试变得更加轻松。

产品概述
AFG3000 系列函数、任意波形和脉冲发生器无与伦比的性能、多功能、直观的操作以及合适的价格使其成为业界更实用的信号发生器。
出众的性能和多功能性
12 种不同的标准波形，同时以高采样速率生成长达128K的任意波形。在脉冲波形上可以单独设置上升沿和下降沿时间。可以将外部信号连接，并叠加到输出信号中。双通道型号输出可生成两个完全相同或截然不同的信号。所有仪器的时基都非常稳定，年偏移量仅±1ppm。
直观的用户界面，更多信息一目了然
大屏幕一次即可显示所有相关波形参数和波形图，让您放心地设置信号，集中精力完成手头的工作。使用快捷键可直接访问常用功能和参数，或通过结构化的菜单方便地进行更多选择，减少仪器使用学习或重新学习的时间。外观和感觉与TDS3000示波器一样，让您使用起来倍感亲切。
随机附带的ArbExpress™ 软件可轻松编辑波形
使用这种PC 软件，可从任何Tektronix示波器无缝地导入波形，也可以由标准函数、公式编辑器和波形数学计算进行定义。

特点与优点
?带宽：25MHz正弦波形
?任意波形：14位垂真分辨率
?采样速率：250MS/s
?高达4个128K存储深度
?5.6" 显示器使您对设置和波形充满信心
?多语言和直观操作可节省设置时间
?脉冲波形边沿时间可调整

应用
电子测试和设计
传感器仿真
功能测试
教学和培训

AFG3021B特性

	AFG3021B
通道数	1/2
标准波形	正弦波、方波、脉冲波、锯齿波、三角波、sin(x)/x、指数上升/衰减、高斯、洛仑兹、半正矢、直流、噪声
正弦波：	1mHz～25MHz
幅度平坦度(1 Vp-p)：
<5 MHz 5 MHz～20 MHz 20 MHz～25 MHz 25 MHz～100 MHz 100 MHz～200 MHz 200 MHz - 240 MHz	±0.15 dB ±0.3 dB ±0.5 dB ? ? ?
谐波失真(1 Vp-p)：
1 mHz～0 kHz 20 kHz～1 MHz 1 MHz～5 MHz 5 MHz～10 MHz 10 MHz～25 MHz >25 MHz	<-70 dBc <-60 dBc <-50 dBc <-50 dBc <-40 dBc ?
THD	<0.2% (10 Hz - 20 kHz, 1 Vp-p)
杂波(Spurious) (1 Vp-p)：
1 mHz 到1 MHz 1 MHz 到25 MHz >25 MHz	<-60 dBc <-50 dBc ?
方波	1 μHz～12.5 MHz
上升/下降时间	≤18 ns
脉冲波形	1 mHz～12.5 MHz
脉冲宽度	30 ns～999 s
边沿跃迁时间	18 ns～625 s
分辨率	10 ps 或4 位
其他波形	1 mHz～250 kHz
噪声带(-3dB)	25 MHz
直流（输入50 Ω）	-5V～+5 V
任意波形	1 mHz～12.5 MHz
非易失存储器	4 个波形
存储器：采样速率	2点～64 K: 250 MS/s
垂直分辨率	14 位
幅度（输入50 Ω）	10 mVp-p～10 Vp-p
精度	±(1% 的设置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度)
偏置	±5 Vpk交流+直流
分辨率	1 mV
