技术规格
|
型号 |
MX4R |
MX4RT |
|
放大倍率 |
50X、100X、200X、500X |
|
|
光学系统 |
无限远色差校正光学系统 |
|
|
目镜 |
高眼点大视野平场目镜PL10X/22mm |
|
|
物镜 |
LMPL无限远长工作距金相物镜（5X-DIC、10X-DIC、20X-DIC、50X） |
|
|
观察筒 |
30° 倾斜, 倒像，无限远铰链式三目观察筒，分光比双目：三目= 50:50或100:0 |
|
|
转换器 |
内倾式五孔转换器，带DIC 插槽 |
|
|
镜体 |
粗微调同轴，粗调行程33mm，微调精度0.001mm， 带粗调机构上限位及松紧调节装置。内置100- 240V 宽电压变压器，单路电源输出 |
粗微调同轴，粗调行程33mm，微调精度0.001mm， 带粗调机构上限位及松紧调节装置。内置100-240V 宽电压变压器，双路电源输出 |
|
载物台 |
4" 双层机械移动平台，行程105×105mm，带金属平板平台，右手位X、Y 移动手轮，配平台接口 |
4" 双层机械移动平台，行程105×105mm，带玻璃平台，右手位X、Y 移动手轮，配平台接口 |
|
反射照明系统 |
带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。单颗大功率5W LED，白色，光强连续可调 |
|
|
透射照明系统 |
/ |
单颗大功率5W LED，白色，光强连续可调。N.A.0.5 聚光镜，带可变孔径光阑 |
|
偏光装置 |
起偏镜插板，360°旋转式检偏镜插板 |
|
|
摄像附件 |
0.5X摄像接筒，C 型接口，可调焦 |
|
选配件
|
目镜 |
高眼点大视野平场目镜PL10X/22mm，视度可调，可带测微尺 |
|
|
高眼点大视野平场目镜PL15X/16mm |
||
|
物镜 |
LMPL无限远长工作距金相物镜（100X） |
|
|
观察筒 |
25° 倾斜, 正像，无限远铰链式三目观察筒，分光比双目：三目= 50:50或100:0 |
|
|
载物台 |
6" 三层机械移动平台，行程158×158mm，玻璃工作台，右手位X、Y 移动手轮，带离合器手柄， 可快速移动 |
6" 三层机械移动平台，反射行程158×158mm，透射行程：100×100mm，玻璃工作台，右手位X、Y 移动手轮，带离合器手柄，可快速移动 |
|
摄像接口 |
0.35X、0.65X、1X摄像接筒，C 型接口，可调焦 |
|
|
滤色片 |
反射用干涉滤色片 |
|
|
其他 |
DIC微分干涉组件 |
|
一、用途范围 ；

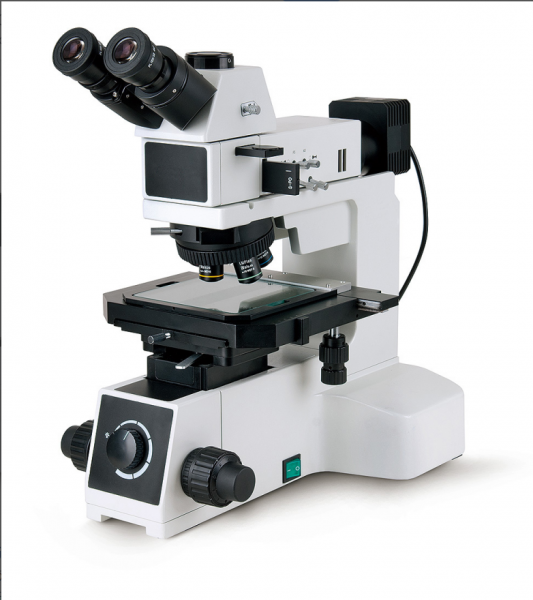

金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，通过升级系统后可以实现偏光观察、明场观察等功能。紧凑稳定的一体化主体设计，充分体现了显微镜操作稳定性的要求。仪器理想化的设计，使得操作更便捷，空间更广阔。适用于金相组织分析、表面形态结构的显微观察，是金属学、矿物学、高分子材料学研究的理想仪器。
二、系统简介；
金相显微镜有图像输出系统。可将传统的光学显微镜与电脑计算机(数码相机)通过光电转换有机的结合在一起，不仅可以通过目镜作显微成像观察，还可以通在电脑或数码相机直接观察捕捉实时图像，并能将所需要的图片直接拍照、保存和打印。金相显微镜电脑型，通过配置专业工业相机，和电脑连接，配合金相分析软件可做金相模块分析及评级，并自动生成报告。金相显微镜为不方便接入电脑的使用者设置了数码型金相显微镜，通过数码相机，单反相机直接拍摄金相组织图片，后期导入电脑通过金相分析软件做金相分析评级报告。
四、金相显微镜功能介绍：
1.金相自动分析功能
金相显微镜可以与上海点应光学开发的金相图像分析软件结合，可以用于铸铁（灰口、球墨）铸钢等材料金相分析的专业仪器。该系统采用了计算机和信息技术，集成了数码采像装置和计算机辅助金相分析软件，直接从显微镜上获取金相图像并以数字图像文件格式存储在计算机中，系统对图像做进一步处理和分析，以计算出所需检测参数，并可将检测结果以报告形式打印输出。
金相显微镜分析技术可以系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面 (也可以选择英文版本)，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
系统包括如下主要功能：
◇图像编辑软件：图像采集，图像存储等十多种功能；
◇图像软件：影像增强，图像叠加等十多种功能；
◇图像测量软件：周长、面积、百分含量等几十种测量功能；
◇输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：
◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
◇脱碳层、渗碳层测量，表面涂层厚度测量；
◇铁素体、奥氏体型不锈钢中相-面积测量；
◇高硅铝合金初晶硅与共晶硅分析；
◇钛合金材料分析……等；
◇包含进行比对的近200种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
