产品特点：
简洁的触控操作:
– 8.5 英寸电容式触摸屏
– 触摸式界面
揭示偶发异常:
– 业界很快且毫不妥协的波形捕获率
– 独特的 InfiniiScan 区域触摸触发
轻松解决问题:
– 广泛的串行解码
– 集 6 种独立仪器的功能于一身
– 时域/频域关联
产品参数：
|

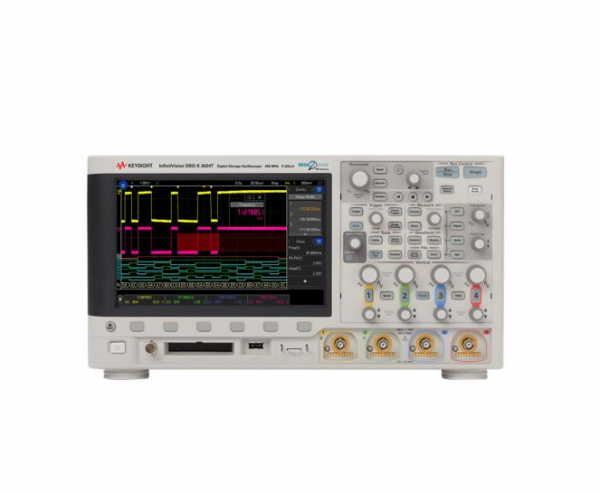

InfiniiVision |
DSOX3024T |
|
模拟通道 |
4 |
|
带宽1 (–3 dB) |
200 MHz |
|
计算得出的上升时间 (10-90%) |
≤ 1.75ns |
|
很大采样率 |
5 GSa/s 全部通道; 2.5 GSa/s 半通道 |
|
很大存储深度 |
标配 4 Mpts, 标配分段存储器 |
|
显示屏尺寸和类型 |
8.5 英寸触控电容屏/支持手势操作 |
|
波形波形捕获率 |
> 1,000,000 个波形/秒 |
|
硬件带宽很限 |
大约 20 MHz (可选择 |
|
垂直分辨率 |
8 位(采用均值法后测量分辨率可增加到12 位) |
|
直流垂直精度 |
±[直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] |
|
直流垂直增益精度 |
± 2.0% 全量程 |
|
直流垂直偏置精度 |
± 0.1 格 ± 2 mV ± 偏置设置值的 1% |
|
可检测到的很小脉宽 |
5 ns |
|
通道间偏移 |
2 ns (典型值); 3 ns (很大值 |
|
触发源 |
模拟通道 (1 至 4)、数字通道(D0 至 D15)、行、外部、WaveGen (1 或 Mod) (FM/FSK) |
|
显示屏 |
8.5 英寸触控电容屏/支持手势操作 |
|
分辨率 |
800 (水平) x 480 (垂直) 像素格式 (屏幕区域) |
|
很大波形波形捕获率 |
> 1,000,000 波形/秒 |
|
标配端口 |
后面板上有 1 个 USB 2.0 高速设备端口。支持 USBTMC 协议。两个 USB 2.0 高速主机端口, 前面板和后面板，支持存储设备，打印机和键盘 |
|
功耗 |
100 W |
|
电源电压范围 |
100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz ±10% 自动调节量程 |
|
温度 |
工作: 0 至 +55 °C；非工作: –30 至 +71 °C |
|
湿度 |
工作: ≤ +40 °C 时, 相对湿度高达 80%; +50 °C 时, 相对湿度高达 45%；非工作: 40°C时 相对湿度高达95%; 50°C 时 相对湿度高达45% |
|
安全性 |
UL61010-1 第 2 版, CAN/CSA22.2 No. 61010-1-04 |
|
振动 |
满足 IEC60068-2-6 和 MIL-PRF-28800; 3 类随机振动 |
|
冲击 |
满足 IEC 60068-2-27 和 MIL-PRF-28800; 3 类随机振荡; 工作条件下: 30 g、½ 正弦波。11 ms 持续时间、沿主轴 3 次冲击/轴、共 18 次冲击) |
|
尺寸 |
381 mm (15 英寸) 宽 x 204 mm (8 英寸) 高 x 142 mm (5.6 英寸) 深
|
