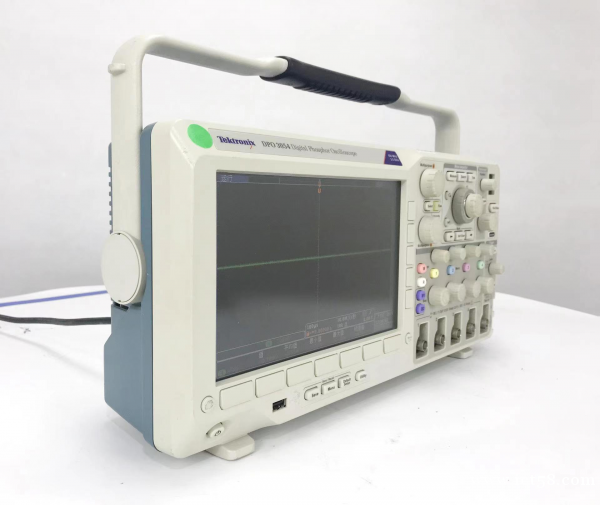

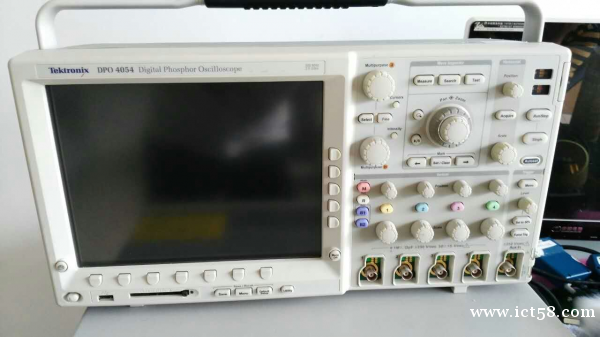

回收DPO3054，DPO3034，DPO2012B，MSO

特性和优点

关键性能指标

500、300、100 MHz 带宽型号

带宽可升级（zui高达 500 MHz）
2 个和 4 个模拟通道型号
16 个数字通道（MSO 系列）
全部通道均实现 2.5 GS/s 采样率
全部通道均实现 5 兆点记录长度
zui大波形捕获速率 >50000 wfm/s
高级触发套件
易用性

Wave Inspector® 控件为波形数据提供方便导航和自动化搜索
29 种自动测量功能及 FFT 分析，简化波形分析
TekVPI® 探头接口支持有源、差分和电流探头，自动调整量程和单位
229 毫米（9 英寸）WVGA 宽屏彩色显示器
体型小，重量轻 - 深度 147 毫米（5.8 英寸），重 4 公斤（9 磅）
连接

前面板和后面板都有 USB 2.0 主控端口，数据存储、打印和连接 USB 键盘十分便捷
后面板配有 USB 2.0 设备端口，与 PC 连接或连接兼容 PictBridge® 打印机直接打印都十分方便
集成的 10/100 以太网端口用于网络连接，视频输出端口用于将示波器显示屏输出到监视器或投影仪
选配串行触发和分析

自动串行触发、解码和搜索选项，用于 I2C、SPI、MIL-STD-1553、CAN、LIN、FlexRay、RS-232/422/485/UART 和 I2S/LJ/RJ/TDM
混合信号设计和分析（MSO 系列）

并行总线上实现自动触发、解码和搜索
多通道建立和保持触发
MagniVu™ 高速采集在数字通道上提供 121.2 ps 的精细定时分辨率
选配应用程序支持

功率分析
HDTV 和定制视频分析
多功能混合信号设计调试工具

使用 MSO/DPO3000 混合信号示波器系列，您可以用一台仪器来分析多达 20 个模拟和数字信号，快速查找和诊断复杂设计中的问题。所有通道均实现高达 500 MHz 的带宽及至少 5 倍的过取样，确保您拥有许多当今主流应用所需的性能。为了捕获长窗口的信号活动又能保持精细的定时分辨率，MSO/DPO3000 在所有通道上提供 5M 点的深度记录长度。

采用 Wave Inspector® 控件进行快速波形导航、自动串行和并行总线分析、以及自动功率分析，Tektronix MSO/DPO3000 示波器系列提供功能丰富的工具让您简化和加快复杂的设计调试。

全面广泛的功能，加速调试的每一阶段

MSO/DPO3000 系列具有一系列强大的功能，从快速发现异常并捕获，到搜索事件的波形记录并分析其特点及设备的行为，全面加速调试设计的每一阶段
