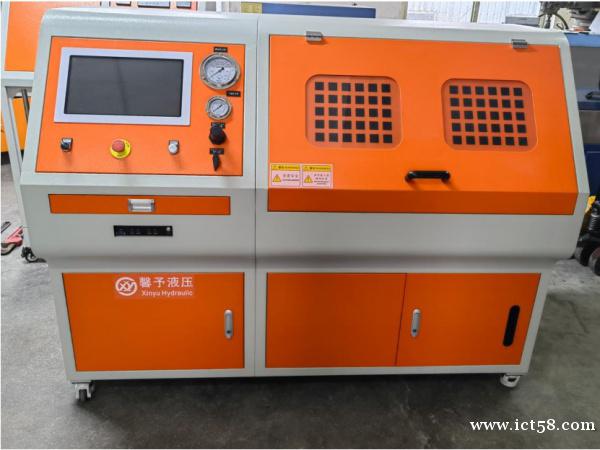

软管自动控制 静压爆破试验台管材 阀门水压试验台厂家设计
1.1 设备用途
本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的静压爆破测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。
1.2 技术参数
Ø 设备外形尺寸：1800x800x1400（长x宽x高mm）
Ø 测试产品：软管
Ø 测试方式：静压、爆破测试
Ø 试验压力范围：0～1000bar
Ø 最大输出压力：1240bar（控制气源8Bar时）
Ø 气泵增压比：156：1
Ø 压力测量精度：传感器±0.5%，压力表±1.6%
Ø 试验介质：水、液压油
Ø 介质温度：常温
Ø 环境温度：常温
Ø 试验工位：1工位
Ø 气源要求：6～8bar，1.0m³/min
Ø 电源电压：AC220V 50Hz
Ø 系统总功率：1.0KW
2 操作说明
2.1 运行准备
1） 接入压缩空气（6～8bar，1.0m³/min）；
2） 接通电源（AC220V 50Hz），并打开电源；
3） 将电脑开机，然后点击桌面上的CNC控制爆破试验系统即可进入操作界面
界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。
界面上面是参数设定及显示区域，可根据要求进行设定。
界面左上角可选择测试方式，模式一：升压-爆破；模式二：升压-保压-爆破；模式三：升压-保压。
界面中间是测试中实时压力曲线的显示。
控制按钮：
开始试验：点击后系统根据所设定的参数自动运行。
暂停试验：点击后系统暂停运行，再次点击开始试验后继续运行。
刷新复位：点击后会提示是否需要保存数据（保存的数据可在历史数据中查看）。
清空当前次数和数据：点击后会清空当前的测试数据、开始、结束时间和曲线（此按钮一般为当次试验做完，需要刷新复位参数和曲线）。
注意：如果要输出测试报表请先进入测试报表界面将报表输出后再点击清空数据。
馨予公司：有多种标准及非标设备，由于每个客户的使用工况不同，所要求的压力、介质、配置和功能不同价格不同，无法保证所有产品的准确标价，因此带来不便还望谅解，下单前请先联系客服人员以便于根据您的要求选择合适的设备配置，避免型号选择不当影响使用。
设备选型：设备配置并非是越高越好，合适的量程才是重要的，我们的工程师会根据您的工况要求提供合适的设备型号及配置，技术沟通时请不要故意说高使用要求，以免增加不必要的设备采购成本和影响设备工作效率、实际使用性能。如需更多产品详细选型资料或有相关问题请致电上海馨予液压进行咨询，因本店多为非标设备，未进行技术沟通请不要直接拍下。为避免选错型号或设备，直接拍下不予发货，还望理解。
