产品型号及功能

BWD3K3130系列电脑温控器产品型号及其功能如下表：

         产品功能介绍

1、检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。巡回显示时每相显示约8秒。

2、故障声光报警：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，机器内发出嘀嘀声并接通报警触点。显示器显示X—HO或X—LO，X表示出现故障相位。

3、风机启动和关闭功能：当三相线包绕组中有一相温度到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。当三相线包线组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。

4、超温报警功能：当三相线包线组中有一相温度达到设定的超温报警温度时温控器发出声、光报警，并接通报警输出端子（平时这两个端子间是断开的，报警时就会接通）提供一个开关信号，给远方的控制柜发出声光报警。

5、自动跳闸功能：当三组线包绕组中有一相达到设定的跳闸温度值时，温控器接通跳闸输出端子（平时两个端子间是断开的，跳闸时这两个端子口就会接通），以提供一个开关信号给远方的控制柜，启动跳闸电路。（为防止因偶然因素触发跳闸特设有约5S延时）。

6、手动启动关闭风机功能：按风机键，风机启动，再按风机键，风机关闭。如手动风机启动没有手动关闭风机，则风机启动约15分钟后自动关闭。

7、风机定时检测功能：为避免风机长时期不启动而锈蚀堵转损坏，特设有风机定时检测功能，定时启动时间可设定，范围为0-199小时，到设定值时温控器自动检测一次启动风机约2分钟，输入000时则取消该功能。

8、控制功能自检：可模似输入温度信号而使温控器作相应的控制。

9、“黑匣子”功能：可记录温控器断电时刻的三相线包绕组温度，以及本机的工作状态。

10、所有温度的设置均可通过面板上的轻触键直接设置。为防止闲杂人员设置，温控器设有密码，只有密码输入正确才能设置，否则只能查看而不能设置。设置温度范围见下表：

注：设置时应遵循T4＞13＞T2＞T1+4（4为风机启停的最小回差值）

产品操作说明

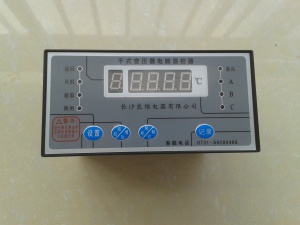

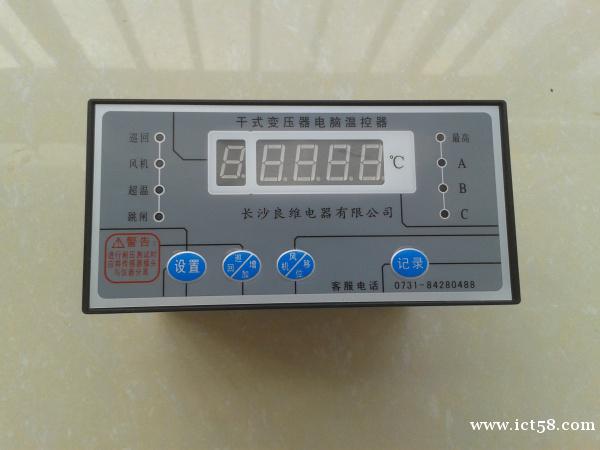

见面板意图



（一）按键功能及产品功能说明：

1、设置键：正常工作状态时按此键可进入参数设置状态；参数设置状态时按此键将设置参数写入并进入下一参数设置；

“黑匣子”记录检查状态时按此键可结束检查记录状态进入正常工作状态；功能检测状态时按此键进入正常工作状态‘

2、移位/风机键：正常工作状态时按此键可手动开关风机；参数设置状态时按此键可改变设置闪烁位；“黑匣子”记录检查状态时此键无效；

3、增加/巡回键：正常工作状态时按此键可切换最高/巡回显示状态；参数设置状态时按此键可使设置闪烁位的数据增加1；“黑匣子”记录检查状态时此键无效；

4、记录键：正常工作状态时按此键可进入“黑匣子”记录检查状态；参数设置状态时按此键无效；“黑匣子”记录检查状态时连续按此键可将全部记录检查完并进入正常工作状态；功能检测状态时按此键可模似温度值输入温控器；（为防止误跳闸，模似输入温度大于等于设定超温跳闸温度值时，温控器不发出跳闸信号，仅面板上跳闸指示灯亮）。

5、任何操作时如20秒以上时间未按键，温控器将自动近回正常状态。
