设备说明

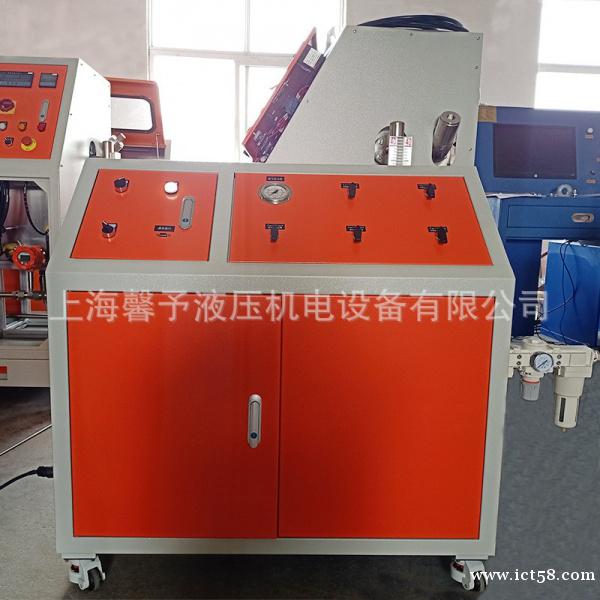

1.1 设备用途

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品流量测试的系统，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

· Ø 设备外形尺寸：1400x800x1400（长x宽x高mm）

· Ø 测试产品：阀门

· Ø 测试方式：流量试验

· Ø 试验介质：水

· Ø 流量测量范围：1～10m³/h

· Ø 流量测量精度：±0.5%

· Ø 压力测量精度：±0.2%

· Ø 温度测量精度：±0.5%

· Ø 介质温度：常温～50℃

· Ø 环境温度：常温

· Ø 液箱容积：50L

· Ø 试验工位：1工位

· Ø 气源要求：6～8bar

· Ø 电源电压：AC380V/220V 50Hz

· Ø 系统总功率：5KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar）；

2） 将测试用水通过水管排进水箱，液位应在2/3以上；

3） 将对应测试产品工装装上，然后将产品放置在工装上；

4） 接通电源（AC380V/220V 50Hz），并打开电源；
