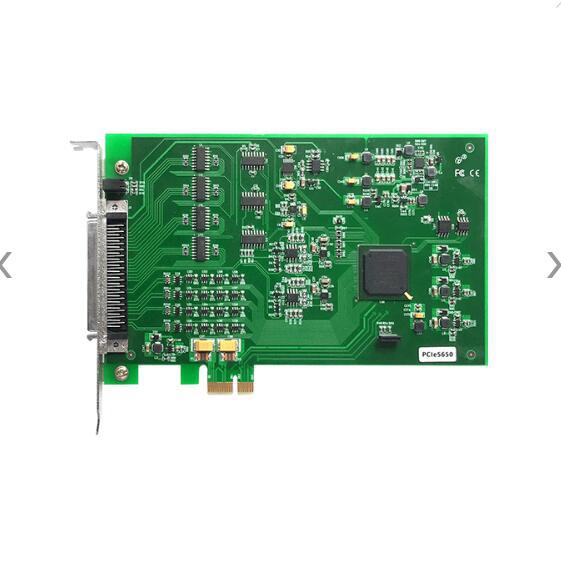

阿尔泰多功能数据采集卡PCIe5654/5655/5656/

AI模拟量输入

ADC分辨率

16位（Bit）

输入通道

单端32路/差分16路异步采集（PCIe-5654/5656）；

单端16路/差分8路异步采集（PCIe-5655/5657）

输入量程

±10V、±5V、±2V、±1V

采样率

500KHz（PCIe-5654/5655）；

250KHz（PCIe-5656/5657）

通道扫描模式

异步循环扫描

采集模式

按需单点采样、有限点采样、连续采样

存储器深度

16K点FIFO

触发源

软件强制触发、模拟触发、数字触发

AO模拟量输出

分辨率

16位（Bit）

输出通道

4路同步输出（PCIe-5654）；

2路同步输出（PCIe-5655）；

0路同步输出（PCIe-5656/5657）

转换速率

最大100KHz采样速率

量程

±10V

存储器深度

16K点FIFO

生成模式

单点（按需）采样、有限点采样、连续采样

CTR计数器

通道数

1路32位

计数器功能

CI：边沿计数、频率测量、周期测量、半周期测量、

脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量

CO：脉冲输出

CTR采样方式

CI：按需单点采样、有限点采样、连续采样

CI存储器深度：2K点FIFO

CO：按需单点采样、有限点采样、连续采样

DIO

8路带缓存、程控I/O方向与状态

DIO存储器深度：2K点FIFO

PFI通道

8路静态数字量输入输出、时序信号输入输出

软件自动校准

支持多卡同步
