TR-518FE TR-518FV 在线测试仪是为满足电子产业中各类产品对测试环境不同之要求，所推出之全系列产品之一。适用模拟产品及高压电流之检测，并可整合动态量测 。而高密度之设计及最新软件技术，使TR-518FV在线测试仪之测点可高达2560测试点，其速度亦较传统的ICT快80%以上。

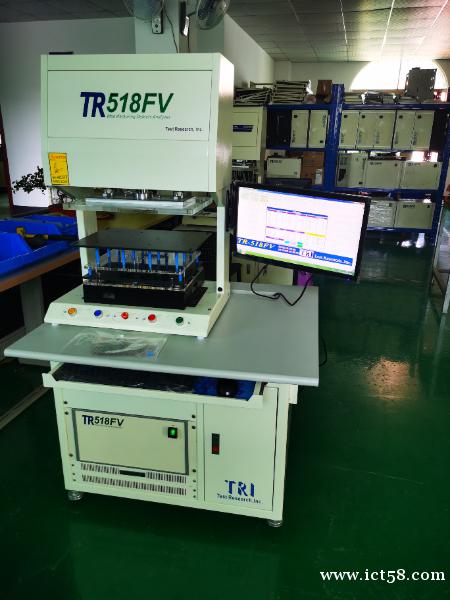

TR-518FV在线测试仪

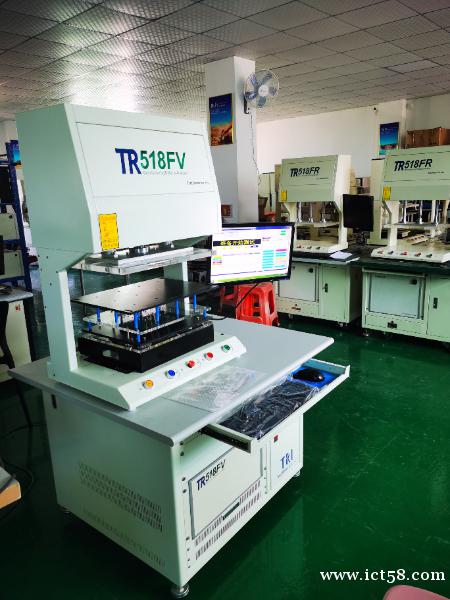

TR-518FV在线测试仪

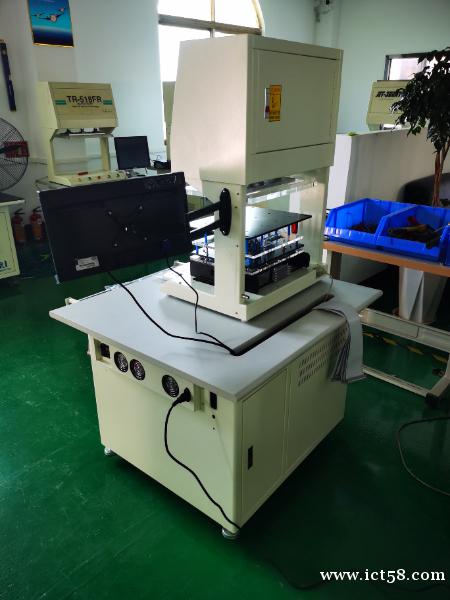

TR-518FV在线测试仪
计算机自动学习并自动产生，开 / 短路、 Pin Information 及 IC 保护二极管之测试程序。
TR-518FV在线测试仪
可网络联机，并结合数据库管理及测试站监控程序。
TR-518FV在线测试仪Board View 功能可实时显示不良组件、针点之位置，方便检修。
TR-518FV在线测试仪大型主机设计，高密度 SwitchingBoard ，最高可达 3584 测试点。
TR-518FV在线测试仪应用 IC Clamping Diode 技术，可辅助检测 BGA 开路空焊问题。
TR-518FV在线测试仪
项 目
详 细 参 数
测试点数
标准配备:256点,可以每片开关板64点或128点扩充至1792点
大型主机(8u):可以每片关开板256点扩充至3584点
测试步骤
最大步骤: 12288步骤,可依需求扩充
测试时间
开路/短路测试:每1000点约1Sec(Typical DUT)
元件测试:每一元件约0.6mSec至30mSec(Typical DUT)
测试范围
电阻:0.01Ω至40MΩ 电晶体/二极体: 0.1V至9.99V
电容:1.0PF至100mF Zener Diode: 标准,0.1V至9.99V,
选配,HV,0.1V至48V
电感:1.0μH至60H
隔离点电路
隔离点自动选择,每测试步骤5点
测试值上下限设定范围
上限:+1%至999% 下限:-1%至-99%
可测电路板尺寸
标准配备: 420mm(宽)×300mm(深)×100mm(高)
选购配备: 500mm(宽)×350mm(深)×130mm(高),更大尺寸基板可依需求订做.
主控制电脑
Pentium等级以上PC
监视器
15"显示器
记忆设备
80GB以上硬式磁碟机一台
列印机
标准配备:微型印表机
*其它配备
WindowsXP 作业系统环境,多国语言使用界面(英文、中文、日文）
Trace Level 图形显示检修软体。
网络连线及远端遥控维修，Bar Code Reader(Printer)Package,
Auto Test Program Generator,Data Transfer Generator
光电保护及多连板自动盖章功能
实装板程式烧录功能
*选项测试功能
HP Jet功能：
可测IC数量：标准配备，64频道/MUX CARD
最大扩充，960频道 测试时间：2mSec/Pin
Frequency Measurement: 4Channels,<100MHz
Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz
Voltage Measurement: 8 Channels, -30V--+30V
Current Measurement: 1 Channels, 2uA and up
气压零件
FESTO DNG-80-160（200）-PPV-A气压缸，最大下压力：290Kg/6Bar
FESTO DNG-100-160（200）-PPV-A气压缸，最大下压力：450Kg/6Bar
FESTO DNG-125-160（200）-PPV-A气压缸，最大下压力：720Kg/6Bar
工作气压
4-6Kg/C㎡ 耗气量：4 Liter/cycle
电源
AC100V-120V，200V-240V，50Hz-60Hz,350W
尺寸重量
OFF LINE TYPE: 960mm(宽)×850mm(深)×1530mm(高),约200Kg
IN LINE TYPE:1000mm(宽）×720mm（深）×17200mm（高），约350Kg
