      广东PTI电路板ICT在线测试仪
      2022-07-12 15:35:07发布 242次浏览
    • 收藏
    • 置顶  |
    • 举报  |
    • 价格:98000元
    • 保修:有保修
    • 成色:全新
    • 区域:广东
      • 联系人:向先生
      • 电话: 点击查看完整号码
        • 德立电子设备信息网提醒您:让你提前汇款,或者价格明显低于市价,均有骗子嫌疑,不要轻易相信。
    • 信息详情

    简介

    PTI-816S是派捷电子科技公司由PTI-816发展而来,以一种简单,稳定,快速的静态在线测试,为客户提供高效率,高侦错率,高测试覆盖率方案。

    产品特点介绍

    USB+FT232H+FBGA通讯模块,高速传输数据,信号处理;

    支持多连板预扫条码,存测试数据,上传网络系统;

    测试软件可根据客户要求定制功能,远程协助升级;

    待测品测试效率比原PTI816提高20%以上;

    更先进的HP TESTJET,可测试IC和微小连接器;

    快速高压侦测放电警示功能,保证机器安全及测试稳定;

    支持快速生成多连板,且支持多达8种组合连板方向顺序;

    支持待测品可测率自动分析统计且可导出Excel报表;

    支持XP以上操作系统及多种语言,测试界面自动识别显示器分辨率;

    安全性设计:配备光电感应装置,压台软控,急停按钮等多重安全设计,保障操作人员安全;

    产品特点

    1.丰富的报表功能,支持工厂管理系统,提高产品品质及追溯

    2.板图显示功能,可以方便查看元件不良,针点位置,方便维修

    3.软件自动生成产品的可测率报告,可直接导出EXECL

    4.灵活多变的多连板生成方式


    1.友好的操作界面,操作方便,兼容性高

    A.支持winxp,win7,win8,win10系统,

    B.分页式设计,快速切换及点选操作

    C.支持多语言,自动识别系统语言及屏幕分辨率

    D.多用户权限管理,满足不同管理要求

    E.支持条码扫描,并支持条码预扫


    2.功能强大,编辑简单的程序编辑界面

    A.强大的自动学习功能,支持开短路,IC学习

    B.完善的自动测试功能,95%以上自动调完成

    C.即时显示元件串并联,方便调试

    D.测试值曲线显示,保证调试的稳定性

    E.支持调试即时说明及帮助


    硬件特点

    1.USB+FPGA+CPLD结构,高速控制及信号处理

    2.成熟的硬件设计,强大的设计团队

    3.高品质原材料,保证稳定性及耐用度

    4.高压侦测及放电功能,保证机器安全及稳定性

    5.多重安全保护,光电保护,急停开关,保证操作者安全

    6.高度集成化,减少机器故障产生因素


    先进技术

    1.TESTJET空焊测试技术

    更丰富的信号源及更灵敏的感应度,可以测试更小的BGAIC和更小的贴片连接器的开路(如图一)

    2.四线测试技术

    多种方式的四线式测试方式,对小电阻,小电容,电感测试有更高的精度

    3.高压侦测,储能元件放电技术

    高压侦测,主要是侦测储能元件的电压,防止在静态测试,打坏测试电路,储能元件放电技术主要目的大电压与大电流的得到释放,测量的安全性,稳定性,准确性

    4.信息数据入库与现场监控系统支持

    使得测试数据保存到客户的数据库中,使得产品质量具有可追溯性,保证品质,我们厂家可以远程监控,查阅机器测试参数,对现场进行远程协助故障判断,提高生产效率

    系统规格

    测试点数:

    Test Pin Point:

    标准配备: 256, 最大扩充点数:2048

    Standard Configuration:256 Point, Max extension 2048 point

    使用系统(system):

    XP/WIN7/WIN8/WIN10

    电源规格(Power Spec):

    AC100V-120V ,200V-240V/50HZ-60HZ/350

    测试方式:

    Test Method:

    手动压床式,手动治具式,全自动式

    Manual press type, manual fixture type, automatic type

    测试项目:

    Test item:

    最大测试步骤:100000setps

    maximum:100,000,Setps

    测试时间:

    Test time:

    开/短路测试:每1000点≤1s

    open/short circuit test:1000 point ≤1s

    元件测试:每一元件约0.5ms~30ms

    component 0.5ms—30ms

    测试范围和常规精度(Test range and conventional precision):

    电阻(R: 直流恒电流(CC

    直流定电压(CV

    相位测量(Phase

    电感(L):交流定电压(A

    相位测量(Phase

    直流电流 (DC current):(1uA----1A)(0.5%---5%

    电容(C: 交流定电压(A

    限压恒电流(DC

    相位测量(Phase

    直流电压 (DC voltage):(0---100v)(0.5%---3%

    二极管/三极管测试:(0---10V

    Diode / transistor test:0---10V

    可测电路板尺寸(PCB size:

    SizeA:380mm(W)×310mm(D)×100mm(H)

    SizeB:450mm(W)×330mm(D)×100mm(H)

    SizeB:480mm(W)×330mm(D)×100mm(H)

    选配:可根据客户需求定制

    OptionalCustom client

    主控计算机:

    PC:

    Intel i3以上系列CPU,500G硬盘.

    PC:Intel i3 and better series CPU/2G RAM/500G HDD.

    选配:可根据客户需求定制配置品牌机,兼容工控机,笔记本等

    OptionalLaptop / Industrial Computers

    打印机参数:

    Priner

    标准配置76mm针式打印机,兼容并口和USB接口打印机

    76mm page / support printer: Parallel and USB Port Mode

    气动装置:

    Pneumatic:

    气动内径100mm,行程160200),最大下压力:470kg/6Bar

    Cylinder bore 100mm,cylinder stroke 200maximum pressure470kg/6Bar

    气动内径125mm,行程160200),最大下压力:735kg/6Bar

    Cylinder bore 125mm,cylinder stroke 160maximum pressure735kg/6Bar

    选配:可根据客户需求定制

    OptionalCustom client

    工作气压:

    Air pressure:

    4-6kg/cm2,耗气量:4Liter/Cycle

    4-6kg/cm2,4Liter/Cycle

    使用环境:

    Environment:

    0℃40℃,湿度20%-80%

    Temperature0℃-40℃Operating humidity:20%-80%

    选配测试功能:

    Optional function

    打印机,TEST JET模块,良品自动盖章模块等

    Printer/TESTJET module/Automatic stamp module etc


    联系我时,请说是在德立电子设备信息网看到的,谢谢!
    • 相关图片

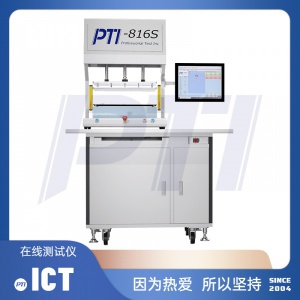

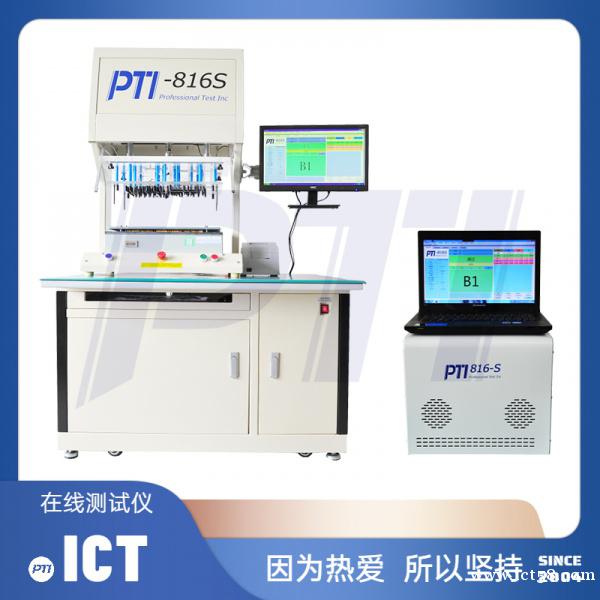

    广东PTI电路板ICT在线测试仪 广东PTI电路板ICT在线测试仪
